Czy wiesz, że prawie 65% awarii podzespołów elektronicznych i samochodowych wynika z naprężeń spowodowanych temperaturą? Wyobraź sobie drona szybującego w pustynnym słońcu, a następnie szybko wznoszącego się na dużą wysokość, gdzie temperatura gwałtownie spada. Bez walidacji, mikropęknięcia, pęknięcia połączeń lutowanych i rozwarstwienie materiału stają się cichymi zabójcami. Właśnie dlatego Test cyklicznych zmian temperatury stał się złotym standardem trwałości produktu - i Envsin dostarcza wysokowydajne środowiskowe komory testowe, które sprawiają, że testy te są dokładne, powtarzalne i zgodne z przepisami.

Definiowanie testu cyklu temperaturowego

A Test cyklicznych zmian temperatury (określany również jako test cykli termicznych) wystawia produkt lub materiał na działanie naprzemiennie skrajnych temperatur - zazwyczaj od bardzo niskich skrajnych temperatur do wysokich skrajnych temperatur i z powrotem - w kontrolowanych warunkach. komora testowa temperatury. W przeciwieństwie do testów szoku termicznego (które wykorzystują gwałtowne przejścia), cykle temperaturowe kładą nacisk na kontrolowane szybkości ramp i czasy wygrzewania, aby symulować realistyczne obciążenia środowiskowe. Cel? Ocena, jak dobrze komponenty, zespoły lub kompletne systemy wytrzymują rozszerzalność cieplną i kurczenie się w powtarzających się cyklach.

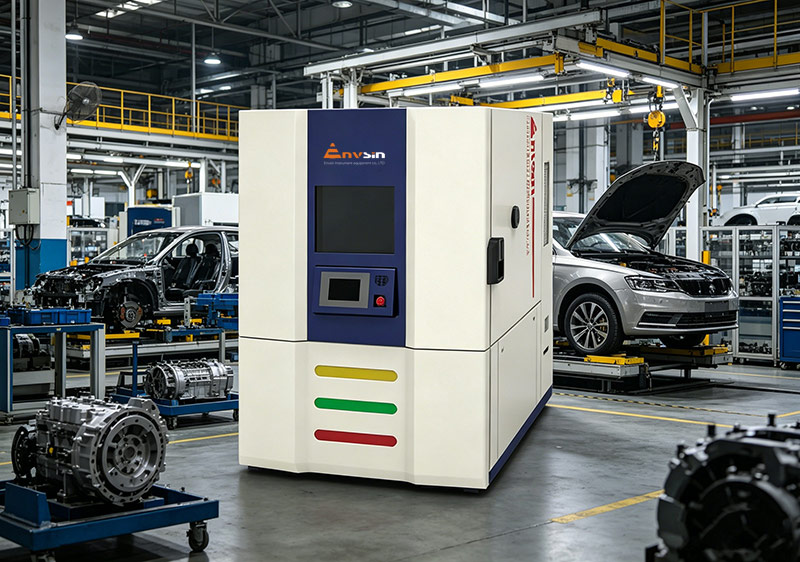

W praktyce środowiskowa komora testowa od zaufanego producenta, takiego jak Envsin, automatyzuje cały proces: precyzyjne nagrzewanie, chłodzenie, czas przebywania i rejestrowanie danych. Test ten ujawnia ukryte wady, takie jak uszkodzenia uszczelnienia, wypaczenie PCB, poluzowanie złącza lub pęknięcia powłoki, zanim produkty dotrą do klientów.

Dlaczego testowanie cykli temperaturowych ma większe znaczenie niż kiedykolwiek wcześniej

Od pojazdów elektrycznych i infrastruktury 5G po urządzenia medyczne i awionikę lotniczą, nowoczesne produkty codziennie zmagają się ze zmiennymi warunkami termicznymi. Prosty Test cyklicznych zmian temperatury ujawnia mechanizmy uszkodzeń, które pomijają standardowe testy funkcjonalne. Na przykład powtarzające się rozszerzanie i kurczenie powoduje, że różne materiały (takie jak plastik połączony z metalem) z czasem się rozdzielają. Wykonując test test cykli termicznych Na wczesnym etapie projektowania inżynierowie mogą wzmocnić słabe interfejsy, wybrać lepsze materiały i zwiększyć średni czas między awariami (MTBF).

Co więcej, zgodność z międzynarodowymi normami (IEC 60068-2-14, JESD22-A104, MIL-STD-810) często wymaga udokumentowanej wydajności cykli temperaturowych. Bez niezawodnego komora testowa temperatury które zapewniają równomierny przepływ powietrza i szybkie tempo zmian, certyfikacja staje się prawie niemożliwa. Komory Envsin są zaprojektowane tak, aby spełniać te rygorystyczne wymagania, oferując płynną realizację testów od prototypu do walidacji produkcji.

Krytyczne parametry i normy testowe

Aby uruchomić ważny Test cyklicznych zmian temperatury, Należy zdefiniować kilka zmiennych w oparciu o środowisko końcowego zastosowania produktu:

• Zakres temperatur: Typowe przedziały: -40°C do +85°C (elektronika komercyjna), -55°C do +125°C (wojsko/przestrzeń kosmiczna).
• Szybkość narastania: Zazwyczaj od 5°C/min do 15°C/min; niektóre cykle wysokich naprężeń wymagają szybszych przejść.
• Czas przebywania (nasiąkania): Czas spędzony w każdej skrajnej temperaturze, aby umożliwić stabilizację temperatury rdzenia.
• Liczba cykli: Od 10 do ponad 1000 cykli w oparciu o symulację oczekiwanej żywotności.

Renomowane normy, takie jak IEC 60068-2-14, zapewniają szczegółowe procedury, ale to sam sprzęt decyduje o dokładności. Envsin's środowiskowe komory testowe są wyposażone w zaawansowaną kontrolę PID, monitorowanie w czasie rzeczywistym i funkcje bezpieczeństwa, które zapewniają, że każdy krok temperatury idealnie pasuje do profilu testu, unikając fałszywych awarii lub przeoczonych defektów.

Jak przeprowadza się test cyklicznej zmiany temperatury? (Krok po kroku)

Profesjonalne wykonanie Test cyklicznych zmian temperatury obejmuje cztery główne etapy wewnątrz środowiskowa komora testowa. Oto typowy przepływ pracy z wykorzystaniem komór Envsin:

1. Oprzyrządowanie i konfiguracja: Produkt (DUT) jest zamontowany wewnątrz komora testowa temperatury z czujnikami podłączonymi do krytycznych obszarów (termopary). Komory Envsin są wyposażone w wiele portów przelotowych ułatwiających okablowanie bez wycieków temperatury.
2. Programowanie profilu: Inżynierowie wprowadzają szybkości ramp, wartości zadane temperatury, czasy przebywania i liczbę cykli do sterownika komory z ekranem dotykowym. Intuicyjne oprogramowanie Envsin obsługuje złożone profile wieloetapowe.
3. Zautomatyzowana jazda na rowerze: Komora automatycznie przechodzi od temperatury otoczenia do ekstremalnie niskiej temperatury → namaczanie → przejście do ekstremalnie wysokiej temperatury → namaczanie → powtórzenia. Dane są rejestrowane przez cały czas w celu analizy awarii.
4. Kontrola i raportowanie: Po zakończeniu cykli DUT przechodzi kontrolę elektryczną, mechaniczną lub wizualną. Pęknięcia, zmiany rezystancji lub spadki wydajności wskazują na słabe punkty.

Dzięki solidnej konstrukcji Envsin i równomiernemu rozkładowi temperatury, wyniki pozostają wysoce powtarzalne - niezbędne do testów porównawczych i zapewnienia jakości.

Kluczowe branże, które polegają na komorach z cyklicznymi zmianami temperatury

Testy cyklicznych zmian temperatury wykraczają poza branże. Każdy produkt narażony na dzienne lub sezonowe wahania temperatury może na tym skorzystać. Główne sektory obejmują:

• Motoryzacja i pojazdy elektryczne: Akumulatory, ECU, czujniki, moduły oświetleniowe (testowane w temperaturach od -40°C do 85°C).
• Elektronika użytkowa: Smartfony, laptopy, urządzenia ubieralne, inteligentne urządzenia domowe.
• Przemysł lotniczy i obronny: Awionika, komponenty radarowe, systemy nawigacyjne.
• Urządzenia medyczne: Przenośne monitory, sprzęt do obrazowania, narzędzia nadające się do sterylizacji.
• Energia odnawialna: Falowniki solarne, kontrolery turbin wiatrowych.

W każdym przypadku dedykowany Test cyklicznych zmian temperatury Komora Envsin zapewnia osiągnięcie celów jakościowych przy jednoczesnym zmniejszeniu liczby zwrotów w terenie i poprawie reputacji marki.

Wybór odpowiedniej komory testowej do cyklicznych zmian temperatury

Wybór środowiskowa komora testowa do cyklicznych zmian temperatury nie jest uniwersalna. Oto, co należy ocenić przed dokonaniem inwestycji:

• Zakres temperatur i szybkość zmian: Dopasowanie do najgorszego środowiska produktu. Komory Envsin oferują zakresy od -70°C do +180°C z programowalnymi prędkościami ramp.
• Pojemność komory i ładowność: Zapewnij wystarczającą przestrzeń wewnętrzną i półki dla danego rozmiaru DUT.
• Kontrola i akwizycja danych: Poszukaj łączności Ethernet, zdalnego monitorowania i wykresów w czasie rzeczywistym. Komory Envsin są wyposażone w inteligentne sterowniki i eksportowalne dzienniki.
• Wydajność energetyczna i bezpieczeństwo: Czynniki chłodnicze o niskim GWP, zabezpieczenie przed przegrzaniem i automatyczne cykle odszraniania zmniejszają koszty operacyjne.

Współpracując z Envsin, zyskujesz nie tylko najwyższej jakości Test cyklicznych zmian temperatury chamber, ale także wsparcie aplikacji, usługi kalibracji i niestandardowe rozwiązania, które idealnie pasują do planu testowania.

Podsumowanie: Odblokuj niezawodność dzięki testom cyklicznym

W świecie, w którym awarie produktów prowadzą do wycofywania ich z rynku, zagrożeń dla bezpieczeństwa i utraty zaufania Test cyklicznych zmian temperatury działa jak niezbędna osłona. Przekształca domysły w niezawodność opartą na danych, wychwytując ukryte zmęczenie termiczne, zanim dotrze ono do klientów. Od zrozumienia podstawowych mechanizmów po stosowanie międzynarodowych standardów, inwestowanie w odpowiednie komory testowe temperatury nie podlega negocjacjom. Envsin jest gotowy dostarczyć solidne, precyzyjne i trwałe komory środowiskowe, które zwiększą możliwości testowania. Niezależnie od tego, czy walidujesz moduły baterii EV, czy awionikę lotniczą, rozpocznij swoją podróż z cyklicznymi zmianami temperatury z Envsin - i twórz produkty, które rozwijają się w ekstremalnych warunkach.

Potrzebujesz indywidualnej wyceny lub konsultacji technicznej? Zespół inżynierów Envsin pomaga zdefiniować parametry testowe i specyfikacje komór, które pasują do budżetu i harmonogramu. Spraw, by cykliczne zmiany temperatury stały się Twoją przewagą konkurencyjną.
